Beschreibung:
Vielfach ist es nötig, aufgrund von Baumaßnahmen unter bestimmten Bedingungen Flächen, Längen, Stücklisten und Massen nachzuweisen. Das Modul Bauabrechnung hilft Ihnen dabei, diese Aufgabe zu lösen. Die Flächen- und Längenabrechnung besteht aus einem grafischen Teil, dem Abrechnungsplan und einem Report. Der Report dient zur Überprüfung, Auflistung, Summierung und zur Erstellung einer Statistik der zuvor erfassten Flächen und Längen. Zusätzlich zu den 2D-Flächen (Berechnung mit Koordinaten -Ellingpunkte- nach der Gauß`schen Trapezformel) und 3D-Flächen können Flächen auch nach der Heronschen Flächenformel ermittelt werden. Die Strukturierung (Gruppierung) der Flächen und Längen erfolgt nach LV-Positionen (Abrechnungspositionen). Die Verwaltung der entsprechenden Einzelpositionen erfolgt unter den LV-Positionen. Die einzelnen Flächen und Längen können dabei mittels einer Kontur frei oder über Vermessungspunkte definiert werden. Bei der Ausgabe der Flächen und Längen können die LV-Positionen wahlweise einzeln oder zusammen in einem Report ausgegeben werden. Ebenso ist es möglich, bei der Ausgabe eine Summierung sämtlicher LV-Positionen durchzuführen. Die integrierte Massenermittlung für langgestreckte Baukörper erfolgt über Querprofile. Die Querprofile und ihre Abrechnungsflächen (LV-Positionen) werden stationsweise mittels Profileditor unterstützt. Die Querschnittsflächen für die Abrechnung werden durch Begrenzungslinien beschrieben, welche aus der REB-DA 66 importiert oder stationsweise mittels verschiedener Konstruktionswerkzeuge im Querschnitt der Achse generiert werden können.
Features:
- Anlegen beliebig vieler Projekte und LV-Positionen
- Flächenabrechnung durch Auswahl von CAD-Flächen, Bestandsplanflächen, aus Füllpolygon oder durch Konstruktion
- automatisches Erzeugen von Einzelpositionen (EP) zur jeweiligen LV-Position
- Beschriftung der Stützpunkte, EP's und LV-Position in der Zeichnung
- Ausgabe der DA11 für Flächenabrechnung nach Heron
- Flächen- und Längenabrechnung mit Maßstabsfaktor möglich
- Summierung der Einzelpositionen bei Flächen und Längen pro LV-Position
- Summierung der LV-Positionen pro Projekt
- Längenabrechnung durch Auswahl von CAD-Objekte in der Grafik oder durch Konturen
- Ausgabe der Ergebnisse der Längenabrechnung nach DA 11 oder mittels Reportausgabe
- Ausgabe der Massenberechnung nach REB-VB 20.073 (Bestimmung von Begrenzungslinien), REB-VB 21.003 (Massenberechnung aus Querprofilen), REB-VB 21.013 (Massenberechnung zwischen Begrenzungslinien)
- Ausgabe der Oberflächenberechnung nach REB-VB 21.033 (Oberflächenberechnung aus Querprofilen)
- Achskonstruktion durch Import DA 40, Elementkonstruktion, Tangentenpolygon usw.
- stationsweise Erzeugen von Begrenzungslinien (BGL's) aus Import DA 66, durch Polygonkonstruktion, durch Aufloten im Lageplan, manuelle Eingabe usw. in der Querschnittsdefinition
- Verwaltung der BGL's mit Kennziffer und Bearbeitungswerkzeugen in Tabellenform (Profileditor)
- Export der BGL's nach DA 66 oder Umrechnung der Profilpunkte in Absolutkoordinaten in einer ASCII-Koordinatendatei
- individuelles Definieren von Abrechnungsschichten aus Begrenzungslinie
- Auf- und Abtragsberechnung bei vorhandenem DGM-Horizont innerhalb der Volumenberechnung
- Zusammenstellung der Ergebnisse der Massenberechnung nach REB
- grafische Ausgabe der Querprofile mit verschiedenen Legendentypen (Schichtweise, nach einzelnen Begrenzungslinien usw.)
Highlights:

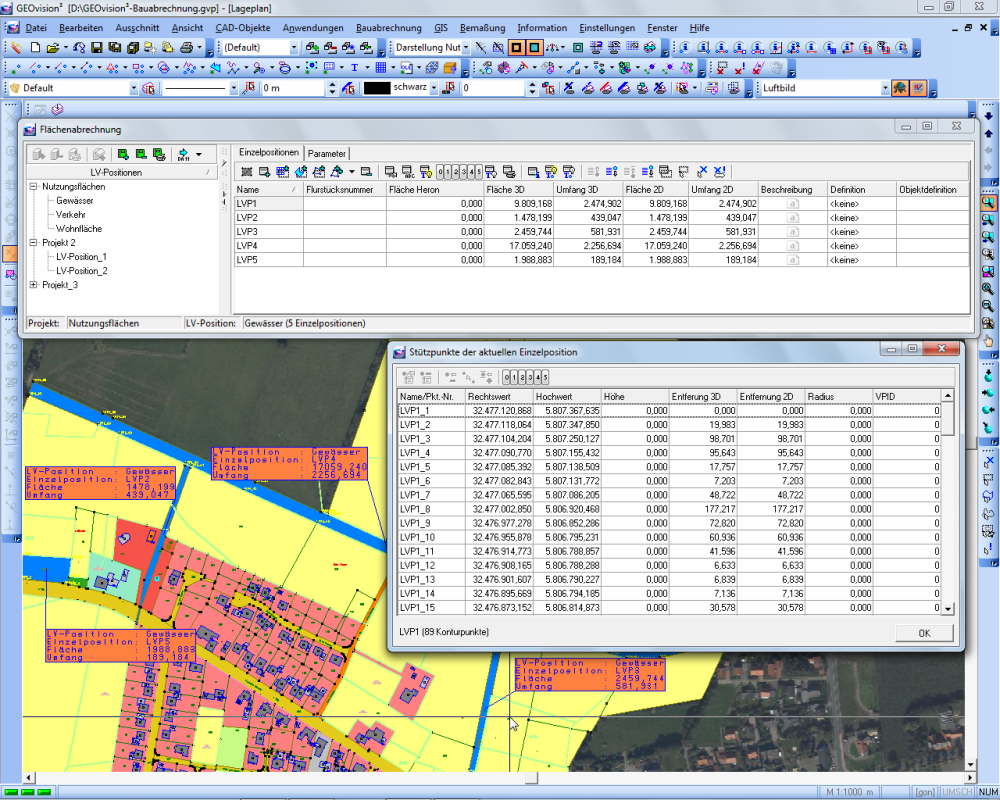

- Flächen- und Längenabrechnung in 2D/3D möglich
- Nachweis von Stücklisten
- Querschnittsdefinition für Schichten und Begrenzungslinien
- Massenermittlung aus Querprofilen
- Oberflächenberechnung aus Querprofilen
- leistungsfähiger Reportgenerator
- Nachweis nach REB (Richtlinien der elektronischen Bauabrechnung)
- Projekte mit unbegrenzter Anzahl an LV-Positionen
