Beschreibung:
Mit dem GEOvision³® Geländemodell werden komfortable Funktionen zum Erzeugen und Auswerten digitaler Geländemodelle bereit gestellt. Das Produkt liefert durch die Verwaltung unterschiedlicher DGM-Horizonte anderen GEOvision³®-Applikationen, wie z.B. Bestands- und Lageplan, Städtebauliche Entwicklung, Kanalinformationssystem, Straßenplanung, Informationen für die Planung und Darstellung. Es ist aber auch als eigenständige Applikation neben dem Grundpaket einsetzbar. Die automatische Vermaschung von Stützpunkten erfolgt auf der Grundlage von Dreiecken. Die integrierte Laserscandatenreduktion ermöglicht das Importieren von großen Datenmengen (z.B. aus Befliegungsdaten) für homogene oder unregelmäßige Punktraster. Mit Hilfe von Rechenalgorithmen werden die Punkte auf eine charakteristische Datenmenge zur Übernahme als Stützpunkte in das digitale Geländemodell reduziert. Die charakteristischen Punkte (Stützpunkte) sind Rasterpunkte, die eine bestimmte Abweichung zu der linearen Regressionsfläche (z.B. aus 3x3 Pixel) aufweisen. Die 3D-Datenstruktur ermöglicht es, senkrechte Wände zu berechnen und zu visualisieren. GEOvision³® Digitales Geländemodell ist für alle Anwender gedacht, die für die Planungs- und Vermessungsmodule eine DGM-Unterstützung brauchen, die Höhenlinien für das jeweilige Modell benötigen und die Volumenberechnungen durchführen wollen.
Features:
- Horizontverwaltung: In einem Modell können beliebig viele Horizonte verwaltet werden, so dass z.B. Schnitte durch alle Horizonte erzeugt werden können.
- Verwaltung der Stützpunkte in Tabelle mit Sortier-, Filter-, Markierungs- und Bearbeitungsfunktion
- freie ASCII-Schnittstelle zum Festlegen der ASCII-Formate der Laserscandaten für den Import
- optional Koordinatentransformation der Laserscandaten in verschiedene Bezugssysteme (z.B. Gauß-Krüger nach UTM)
- automatische Generierung von Stützpunkten inkl. Vermaschung für das Digitale Geländemodell aus der reduzierten Punktmenge
- leistungsfähiger Reportgenerator für die Ausgabe der Stützpunkte und Ergebnisse der Volumenberechnung
- Nachweis der Oberflächenberechnung
- Die Angabe der zur Dreiecksvermaschung benötigten Stützpunkte erfolgt durch Selektion im Modell oder durch externe Dateiinformationen.
- Die automatische Vermaschung wird durch Begrenzungskanten (außen und innen) und Bruchkanten beeinflusst. Die Informationen können im Modell erzeugt oder über Dateien eingelesen werden.
- Die Interpolation von Höhenlinien erfolgt mit unterschiedlichen Parameteransätzen.
- Die Volumenberechnung kann bezogen auf einen Horizont mit Bezugsebene oder zwischen mehreren Horizonten (Differenzvolumen) erfolgen.
- grafische Darstellung von Auf- und Abtragsflächen inkl. Durchdringungspolygon
- Berechnung von Konstruktion komplexer Baugruben mit unterschiedlicher Sohlhöhe und Neigungen
- Import GAEB-Datenarten DA30, DA45, DA49, DA56, DA58
- Import REB-VB 22.013 und GAEB-VB 20.404/22.114
- Export GAEB-Datenarten DA30, DA45, DA49, DA56, DA58
- Export REB-VB 22.013 und GAEB-VB 20.404
- Massen- und Oberflächen aus Prismen nach REB-VB 22.013/GAEB-VB 22.114
Highlights:
- DGM-Grundlage für andere GEOvision³®-Applikationen
- 3D-Datenstruktur
- Verwaltung beliebig vieler Horizonte

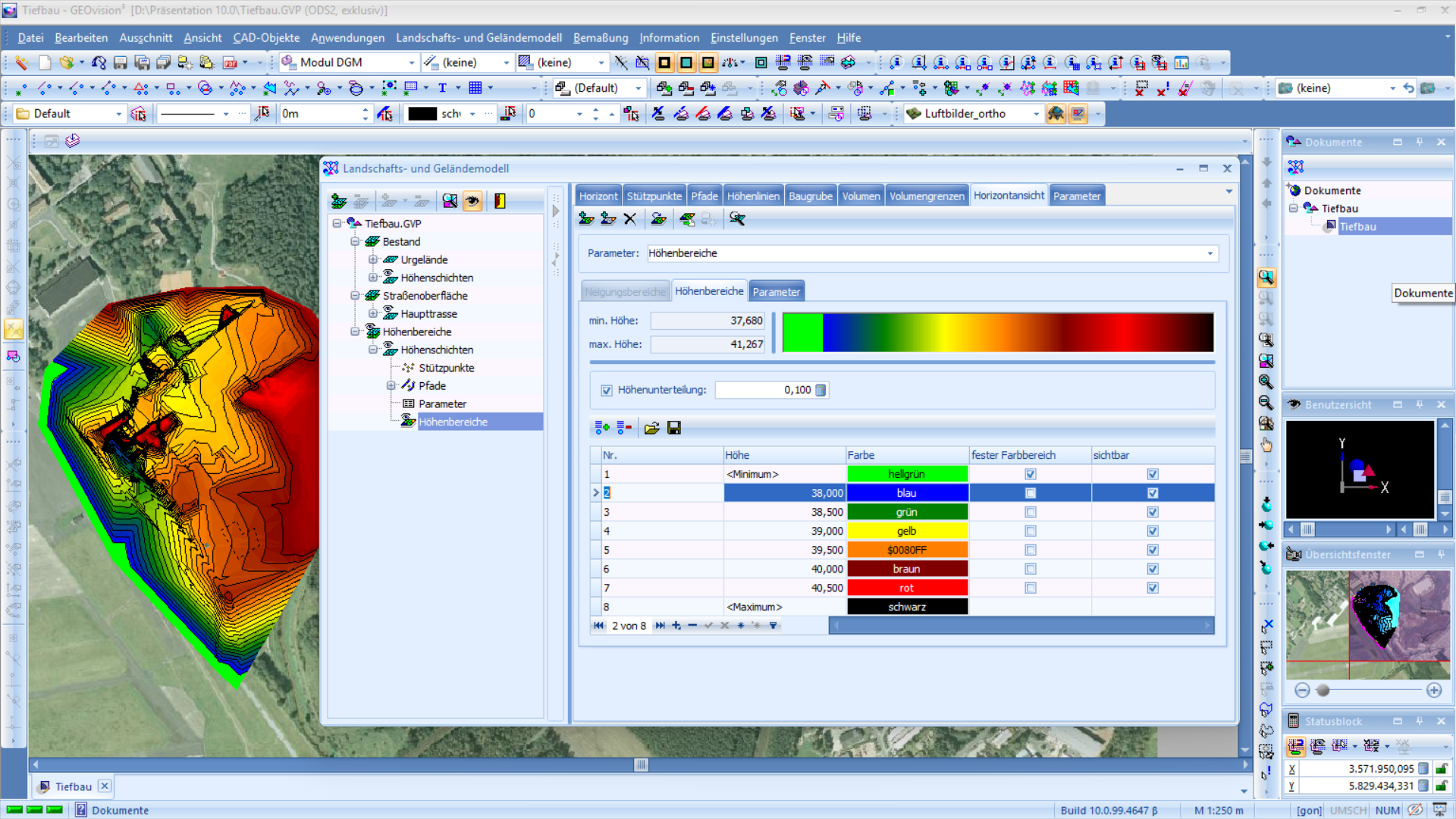

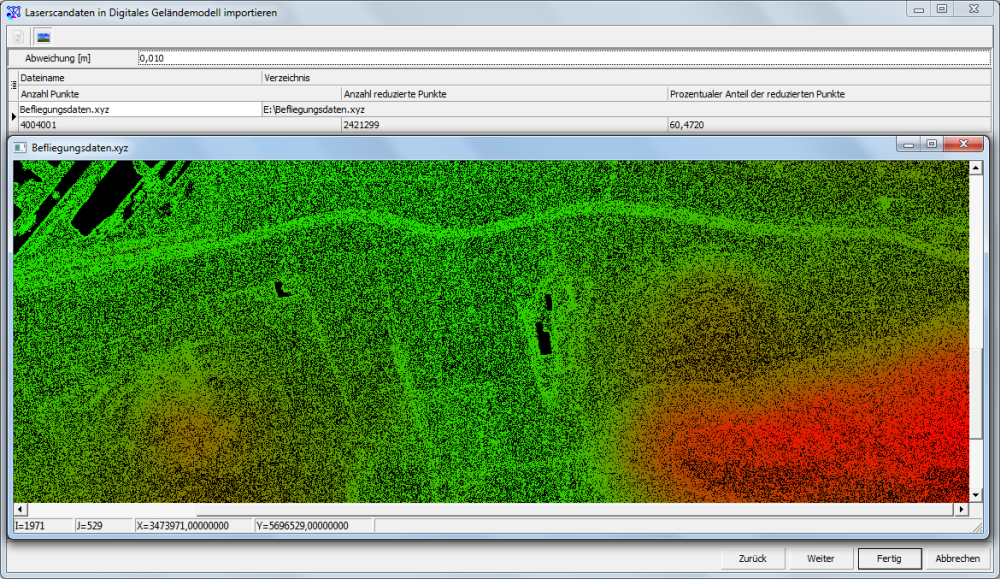

- Reduktion von Laserscandaten auf eine signifikante Datenmenge
- schnelle Analyse der reduzierten Laserscandaten mittels visuellen Abweichungsraster
- Vereinen und Trennen von Horizonten
- Stützpunktselektion auch über externe Dateien
- Erstellen von Neigungskarten
- Bruch- und Begrenzungskanten
- Höhenlinieninterpolation
- Volumenberechnung zwischen zwei Horizonte
- Baugrubenberechnung mit unterschiedlichen Neigungen zum Verschnitthorizont
- Ausgabe nach REB für Maschinensteuerung
- Horizonte aus Bestandsplanobjekten
