Beschreibung:

Mit der GEOvision³® Plotbox können auf schnelle und benutzerfreundliche Weise Ausschnitte aus dem Gesamtmodell in einem frei definierten Maßstab erzeugt und an ein Ausgabemedium (z.B. Plotter) übergeben werden. Die GEOvision³® Plotbox bietet Ihnen verschiedene Funktionalitäten und Werkzeuge zur optimalen Gestaltung bzw. Anpassung des Plotausschnittes in der Zeichnung. Der gewünschte Bildausschnitt kann achsenparallel oder gedreht über einen frei definierbaren Plotrahmen als dynamische Plotbox festgelegt werden.

Features:

• Es können beliebig viele Plotboxen angelegt und verwaltet werden.
• Die Ausgabe der Plotbox erfolgt mit integrierter Vorschau.
• Die Positionierung der Plotbox in der Zeichnung erfolgt dynamisch mittels Cursor oder über Eingabe der Koordinaten.
• individuelle Randdefinitionen inklusive Koordinatenbeschriftung und Gitterkreuze
• freie Gestaltung von Spiegel mit Feldbezeichner (Platzhalter) Nordpfeil und Logo
• Legendengestaltung mit automatischer Übernahme aus dem Modell als Legendeneintrag
• Berücksichtigung der Skalierung, Freistellung und optional Drehung von Texten/Symbole bei Ausgabe der Plotbox
• freie Folienzuordnung für die Gestaltungskomponenten der Plotbox

Highlights:

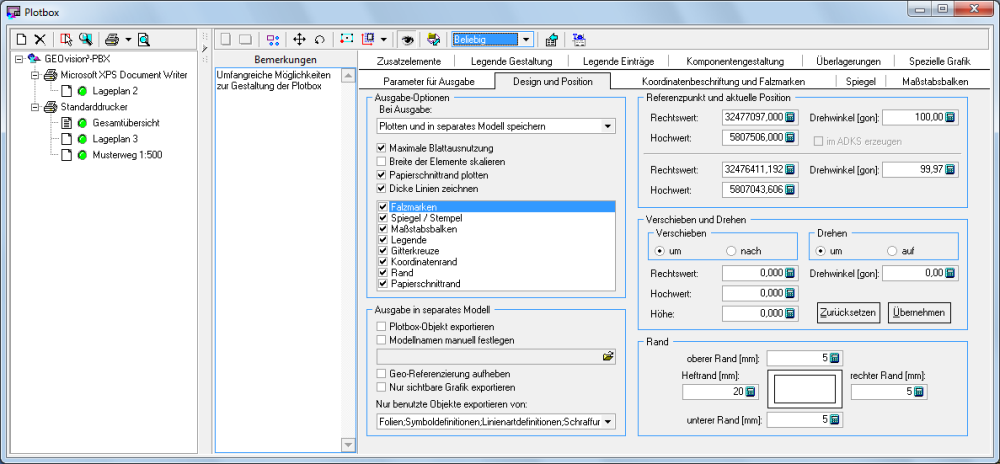

• umfangreiche Möglichkeiten (Spiegel, Legenden, Nordpfeile)
• Überlagerungen von verschiedenen Plotboxen
• einfache Einstellung der Druckparameter

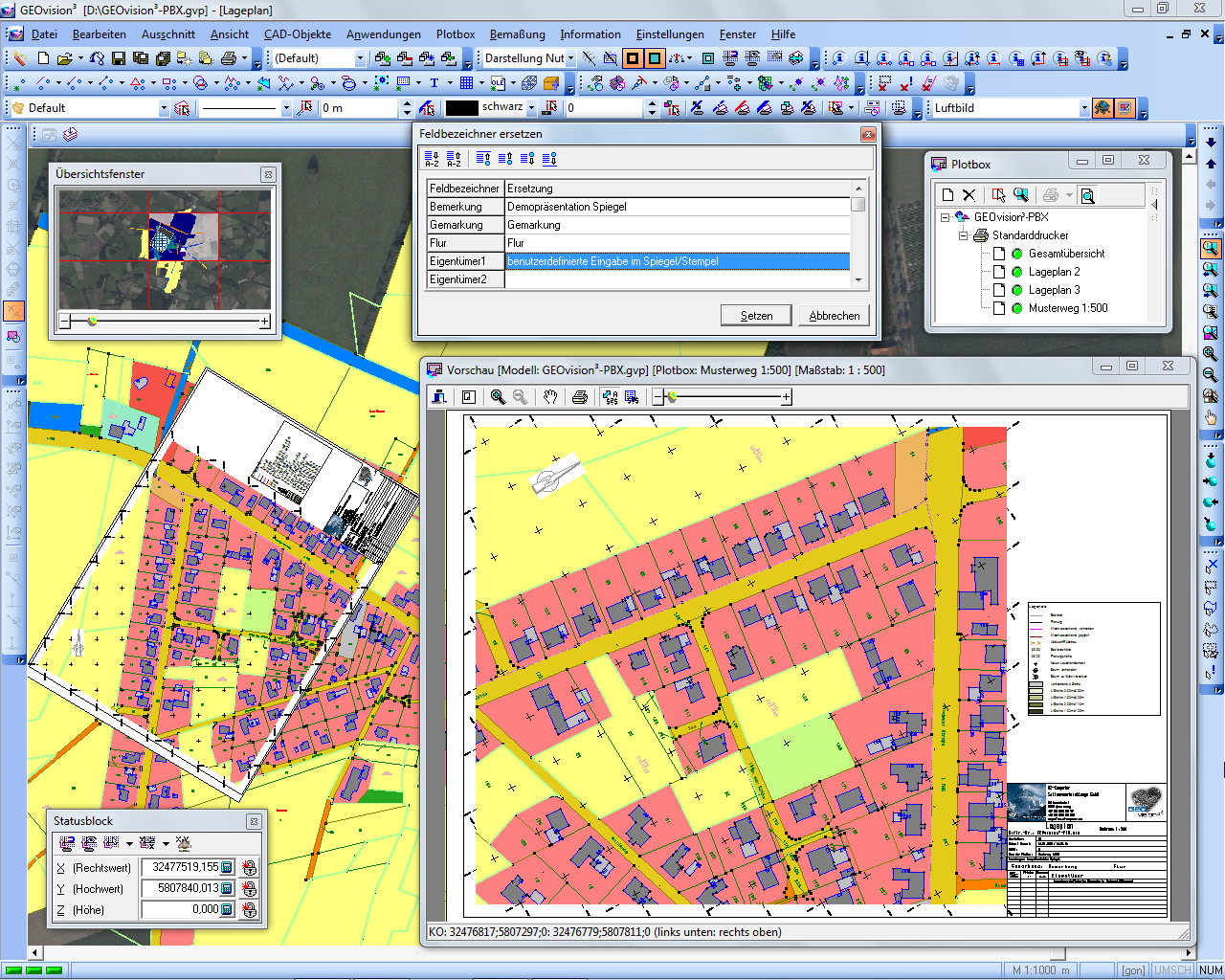

• Genaue Vorschau (WYSIWYG): D.h. das Dokument wird während der Bearbeitung am Bildschirm genauso angezeigt, wie es bei der späteren Ausgabe aussieht.
• beschriftete Zusatzelemente
• Zusatztexte für spezifische Anmerkungen in einer Plotbox
• Zusatzgrafik um Planinhalte hervorzuheben

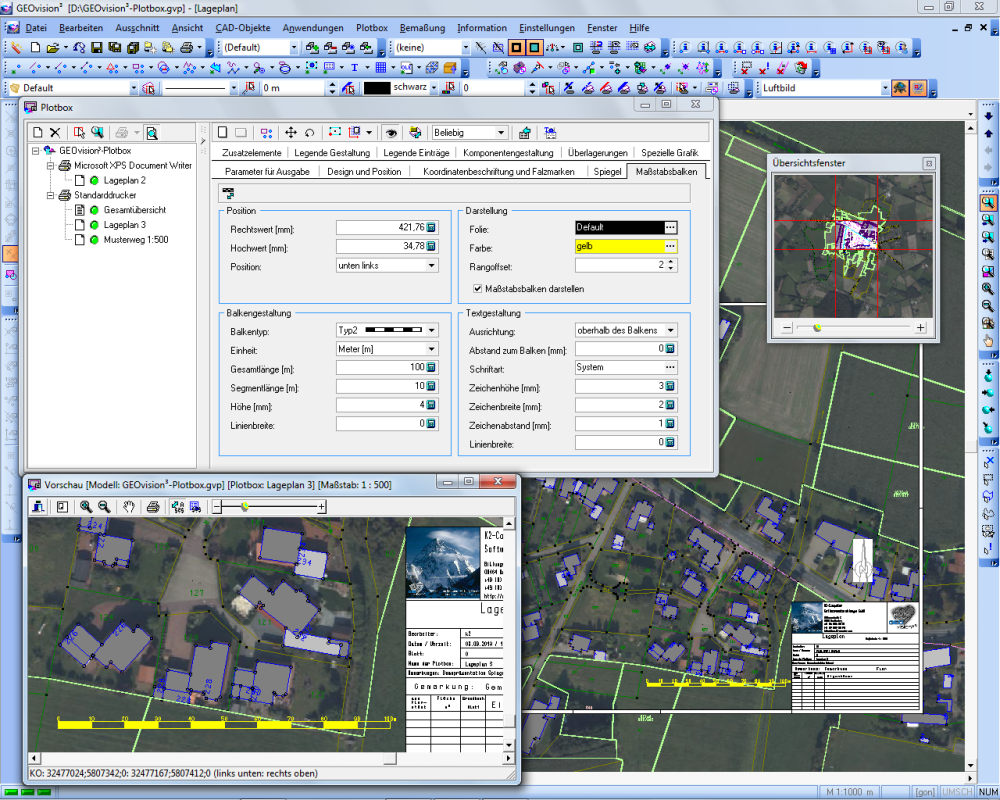

• Maßstabsbalken um die Zeichnungsdimensionen zu verdeutlichen

Softwarevoraussetzungen:

• Kernel
