Beschreibung:
Der GEOvision³® Zeichnungskonverter vereint die Schnittstellen zum AutoCAD-DXF-Format in Textform und AutoCAD-DWG-Format. Oberstes Ziel des Konverters ist die unveränderte Übertragung der Zeichenobjekte mit seinen geometrischen und grafischen Eigenschaften inkl. der Definitionsdaten zu gewährleisten. Die Steuerungsmöglichkeit verschiedenster Parameter durch den Nutzer sorgt für ein optimales Ergebnis.
Features:
- GEOvision³® Baumstrukturen bei Folien, Linienarten, Symbolen, Textfont und Textstilen werden durch die automatische Namensbildung und die Verwendung von Zuordnungstabellen aufgelöst.

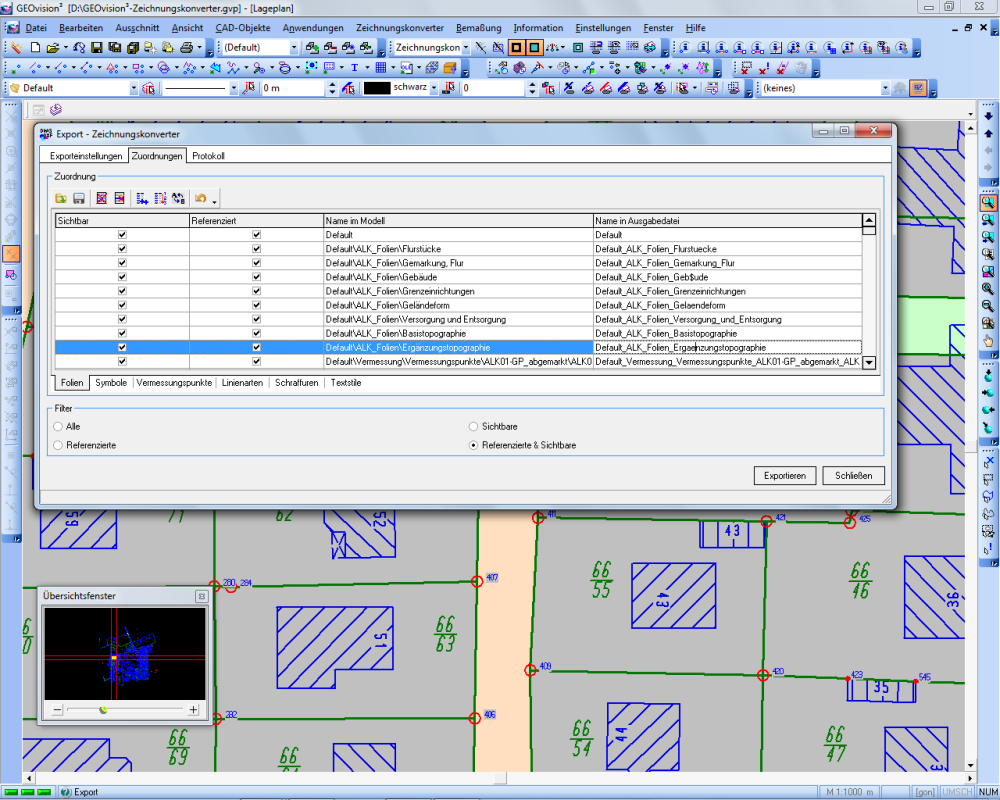

- umfangreiche Steuerungs- und Einstellmöglichkeiten

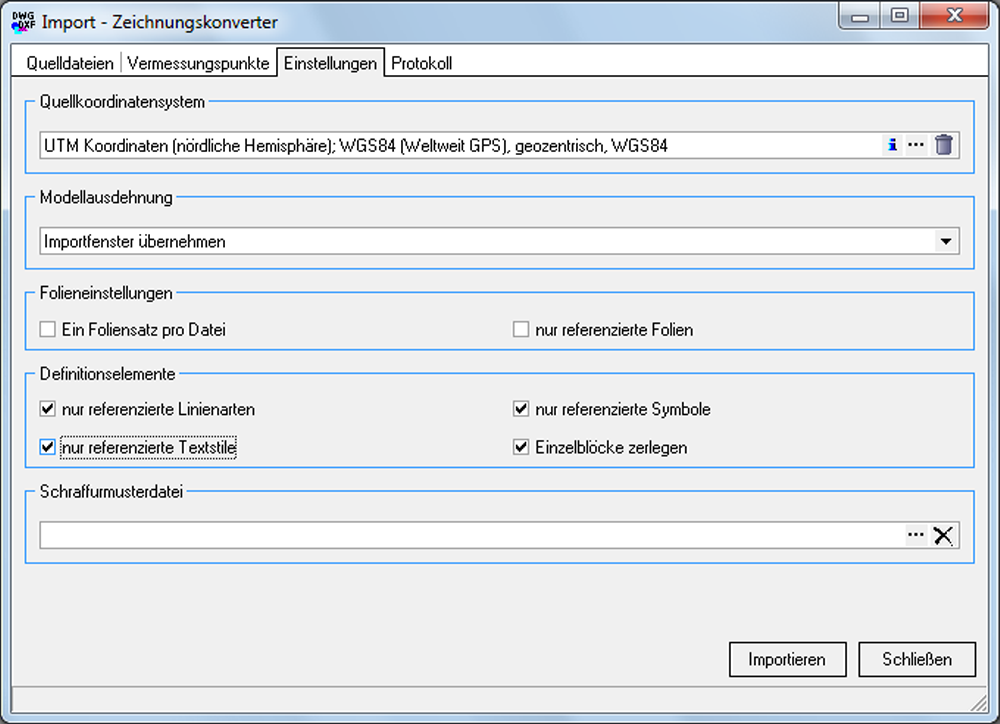

- optionale Transformation mit geodätischem Datumsübergang
- Im- und Export von intelligenten Bemaßungsobjekten
- Übergabe von Vermessungspunkten in die Applikation GEOvision³® Bestandsplan bei vorhandenen Blockattributen
- Export über ausgewählter CAD-Objekte
- optimale Übergabe der benutzerdefinierten Definitionsdaten (Symbole, Schraffuren, Linienarten usw.)
- Es können auch aus AutoCAD-Vorlagedateien (*.dwt), Folien und deren Eigenschaften, Blöcke, Linienarten und Textstile eingelesen werden.
- Farben werden vom GEOvision³® True Color Modell zum AutoCAD 256 Indexformat transformiert/bei älteren AutoCAD Dateiformaten findet die Transformation umgekehrt statt.
Highlights:
- bidirektionaler Konverter
- wahlweise 2D oder 3D
- Unterstützung von alten und aktuellen Versionen der Austauschformate (DWG, DXF)
- beim Import: optionale Transformation in GEOvision³® ADKS (z.B. 2D Längsschnittdarstellung als 3D) oder umgekehrt
- beim Export:Transformation aus GEOvision³® ADKS (z.B. Längsschnitt nach 2D-DWG/DXF) möglich
- Export, neuer Parameter "Zielnamen prüfen"
- optionaler Export ausgewählter CAD-Objekte
- Verwaltung von Gruppen beim Import
- Export - Zuordnungstabelle Folie, Ausschließen einzelner Folien vom Export
- Export - Füllpolygone, Option "3DFace"
- Erweiterung des Im- und Exports für die Attribute von Vermessungspunkten
- Im-/Export, Auswahl des Koordinatensystems in Transformationsvoreinstellungen
