Beschreibung:

Durch das GEOvision³® GIS-Modul Kanalsanierung werden Sie beim Erzeugen, Verwalten und bei der Dokumentation von Sanierungsmaßnahmen unterstützt. Der Betreiber von Abwasseranlagen hat unter anderem die Möglichkeit, aus festgestellten Schäden entsprechende Sanierungen zu planen. Die integrierte Kalkulation verschafft dem Betreiber und anderen Interessenten eine möglichst umfassende Information über die geplanten und durchgeführten Sanierungsmaßnahmen. Sie beinhaltet die Durchführung von Kalkulationen bzgl. Kosten von Sanierungsverfahren zu Schäden an Netzelementen (Schacht, Haltung, Anschlussleitung). Über Sanierungsmaßnahmen werden die Auftragsdaten der Einzelsanierungen für Schächte, Haltungen und Anschlussleitungen zusammengefasst und verwaltet. In den Einzelsanierungen selbst können die verfahrensspezifischen Daten definiert werden. Sie stellen die Behebung von Schäden an Schächten, Haltungen und Anschlussleitungen durch ein Sanierungsverfahren dar. Dabei wird zwischen Reparatur, Renovierung und Erneuerung unterschieden. Hilfreich sind die in Anlehnung an die Arbeitshilfen Abwasser Stand 2004 definierten Auswahllisten für Sanierungsverfahren, Bauteillisten, Materiallisten und zulässige statische Belastungen. Auf der Basis der DIN EN 752-5 und des ATV-DVWK Merkblattes M143 kann ein Sanierungsplan als thematische Karte erstellt werden, der die Sanierungsmaßnahmen übersichtlich grafisch dokumentiert.

Features:

• Für den Sanierungsumfang sind die folgenden Kategorien vorhanden: gesamte Sanierungen für Schächte, Haltungen und Anschlussleitungen, punktuelle Sanierungen für Einzelschäden und Stutzen aus Schäden partielle Sanierungen für Streckenschäden.
• Datenimport über die ASCII-Schnittstelle ist ebenfalls möglich.
• Zur Datenausgabe werden umfangreiche Ausgabelisten zur Verfügung gestellt. Eigene Ausgabelisten können vom Anwender zusätzlich erzeugt werden. Die Ausgabe der Listen erfolgt wahlweise am Bildschirm, am Drucker, in Datei oder direkt nach Microsoft Word oder Excel.
• Für die Auswertung der Sanierungsmaßnahmen sind effektive Abfragemöglichkeiten der erfassten Daten nach unterschiedlichen Kriterien wie Sanierungsverfahren, Ablauf der Gewährleistung usw. für die Listenausgabe und die grafische Darstellung vorhanden.
• Nach Durchführung einer Kalkulation erfolgt programmseitig eine Empfehlung der kostengünstigsten Variante (Erneuerung, Renovierung, Reparatur). Manuelle Wahl ist möglich. Planungszeitraum, Nutzungsdauer sowie Zinssatz finden ihre Berücksichtigung in der Kalkulation, um einen Vergleich zwischen den Varianten zu ermöglichen.
• Baunebenkosten, welche in eine Kalkulation eingehen sollen, können aus Vorgabelisten (gegliedert nach Art eines Netzelementes) importiert werden.
• Zu einer gewählten Variante und den zugehörigen Einzelpositionen können in einem Vorgang Sanierungsmaßnahme und Einzelsanierungen erzeugt werden.

Highlights:

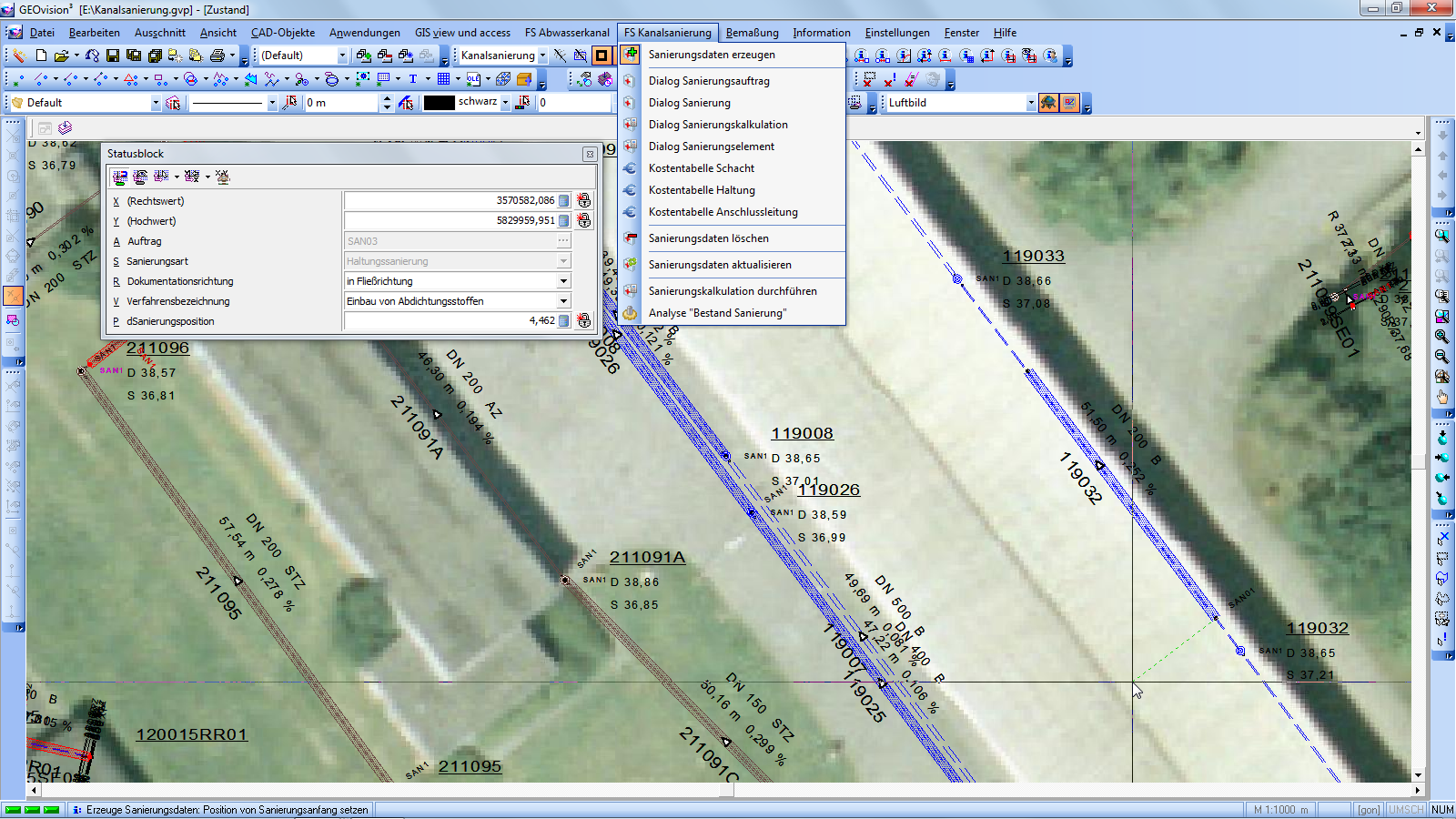

• Sanierungsplanung, Erzeugen von Sanierungsdaten
• Möglichkeit der Definition von Einzelsanierungen zu vorhandenen Schäden an Schächten, Haltungen und Anschlussleitungen
• Sanierungskalkulation für vorhandene Inspektionsdaten
• Zu Netzelementen einer Klasse werden aufgrund der Schadenssituation und Vorgabelisten für Sanierungsverfahren automatisch Sanierungseinzelpositionen erzeugt. Manuelle Änderungen sind möglich.
• Datenimport und -export durch Verwendung ISYBAU-Austauschformat Kanalsanierungsmaßnahmen, KS und XML
• Wahl der kostengünstigsten Sanierungsvariante
• hinterlegte Kostentabellen für Sanierungskalkulation

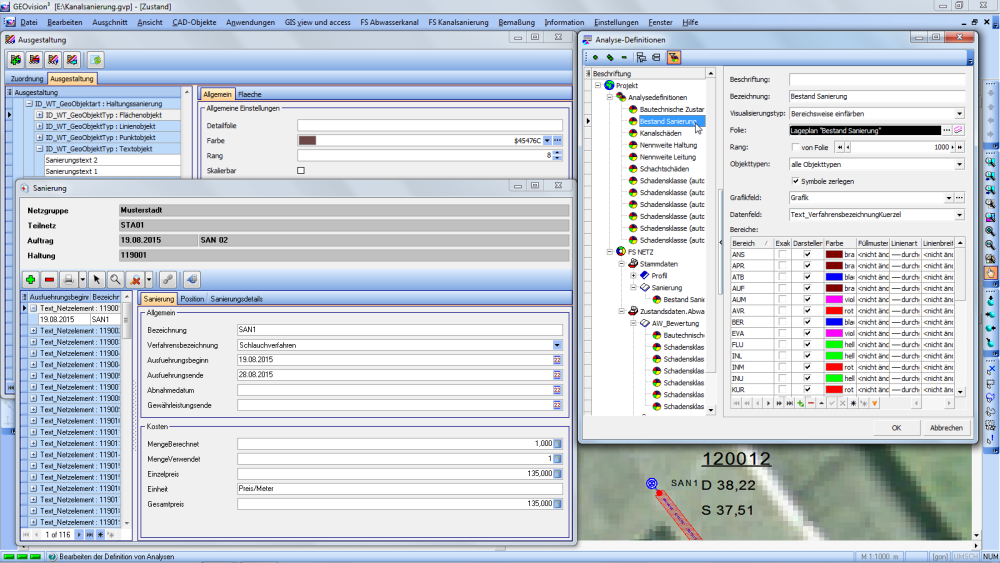

• Visualisierung und Analyse der Sanierung in der Grafik
• Druckausgabe der Kalkulationsdaten

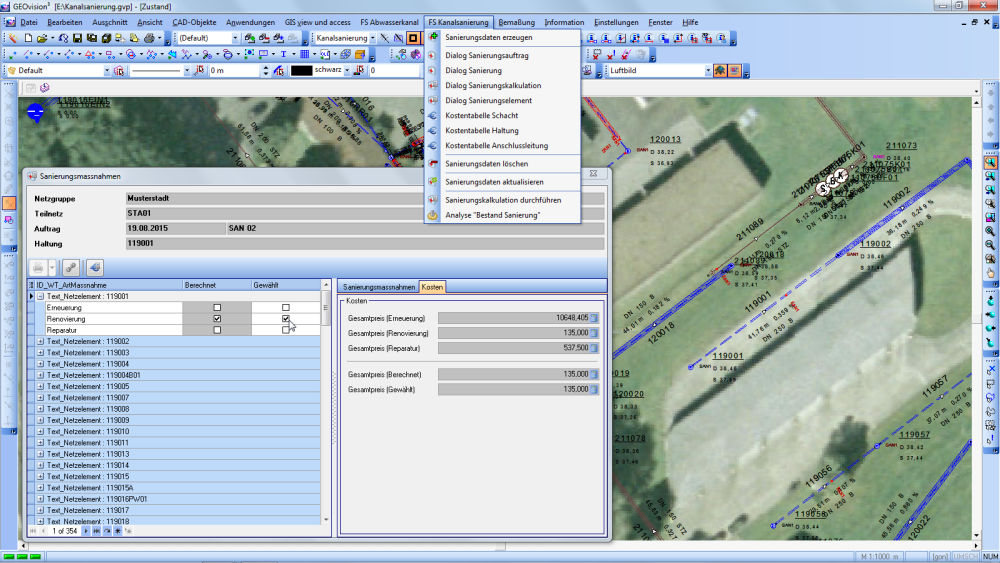

• Sanierungskalkulation mit Empfehlung der kostengünstigsten Variante
