Beschreibung:
GEOvision³® Abwasserkanalplanung ermöglicht eine interaktive grafische Bearbeitung/Entwurf von Abwasserkanaldaten aus dem Modul GEOvision³® Abwasserkanalinformationssystem im Längsschnitt. Als Grundlage für die Darstellung von Längsschnitten dient ein Bereich vom Typ Strang. Die Strangdefinition kann auch Anschlussschächte und Anschlussleitungen enthalten. Dadurch können in einem Längsschnitt sowohl die Haltungen des öffentlichen Abwasserkanalnetzes als auch Anschlussleitungen im Grundstücksbereich dargestellt werden. Der komplette Funktionsumfang vom Modul GEOvision³® Abwasserkanalinformationssystem wird innerhalb vom Anwendungsmenü Abwasserkanalplanung gesteuert.
Features:
- Änderung von Sohlhöhen und Winkelpunkthöhen eines ganzen Abschnittes der im Schnitt dargestellten Haltungen. Die Höhen zwei vorhandener Schachtseiten oder Winkelpunkte werden durch eine Gerade verbunden. Alle Zwischenhöhen werden linear interpoliert und grafisch dargestellt.
- Erzeugen neuer Schächte und Winkelpunkte im Längsschnitt
- Änderung der Schachtsohlhöhen und Deckelhöhen
- Im- und Export der Längsschnittparameter durch separate Datei
- absolute Höhenverschiebung des gesamten Schachtesbauwerkes inkl. Schachtdeckel
- Setzen/Ändern der Sohlhöhen für Zu- und Ablauf von einzelnen Haltungen
- Haltung verbinden über Sohlhöhe für den gesamten Strang oder definierten Abschnitt
- Haltung verbinden über Gefälle für den gesamten Strang oder definierten Abschnitt
- relative Höhenverschiebung durch Angabe einer Höhendifferenz des im Längsschnitt sichtbaren Strangs oder definierten Abschnitts
- freie Legendenbeschriftung
- Festlegung eigener Legendtypen innerhalb der Legendenzeile für sämtliche Eigenschaften von Schacht und Haltung
- beliebige Darstellung paralleler Stränge
- komfortable Ausgabemöglichkeiten mittels Plotbox in unterschiedlichen Höhen- und Längenmaßstab
Highlights:

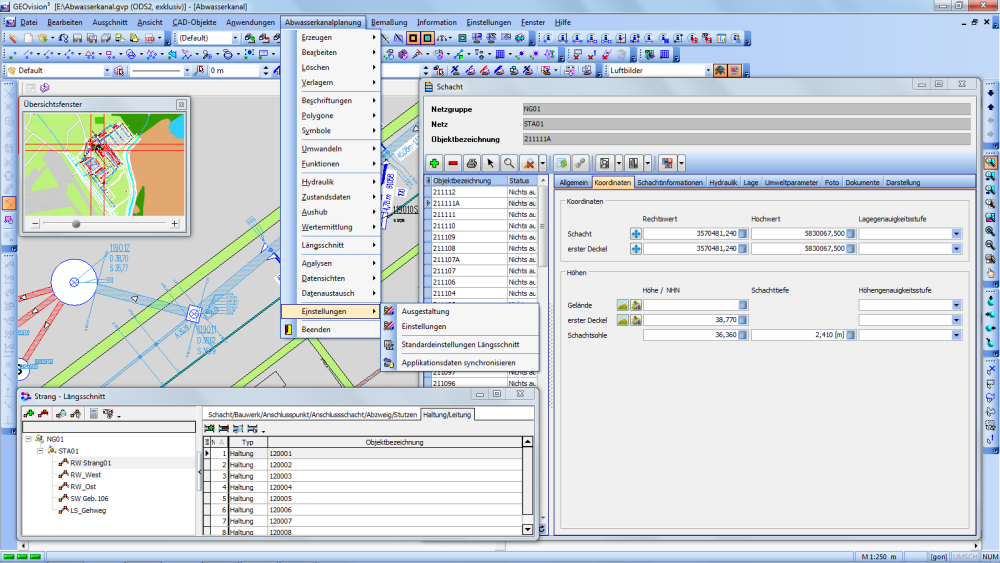

- Aufruf sämtlicher Funktionalitäten und Datenbanken aus dem Anwendungsmenü "Abwasserkanalplanung"
- freie interaktive Konstruktion/Bearbeitung der Netzelemente im Längsschnitt
- automatische Übernahme von Änderungen der Netzelemente im Lageplan und umgekehrt
- individuelle Parametereinstellungen zum Längsschnitt

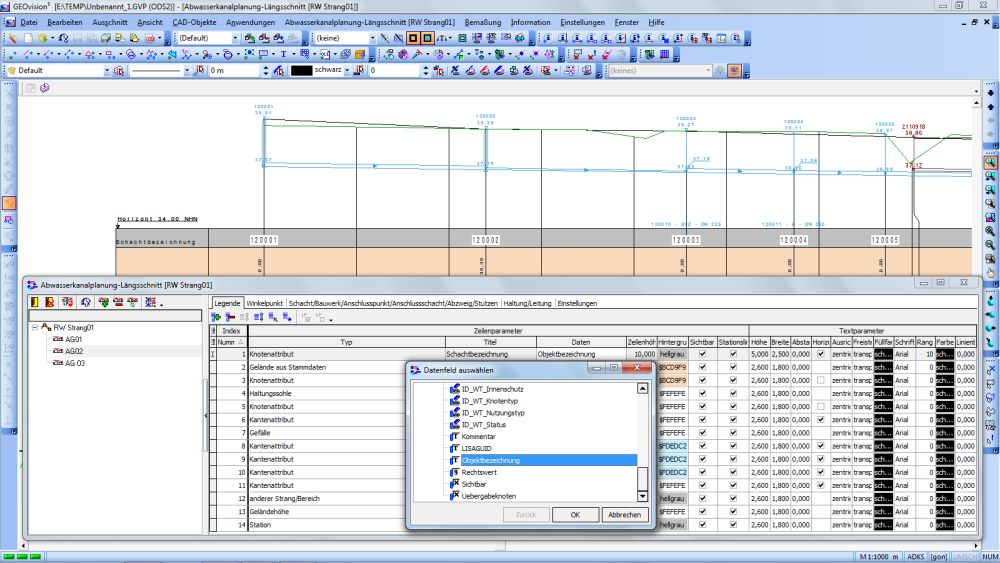

- Legendengestaltung mit fest vorgegebenen oder frei definierbaren Legendentypen für Schacht und Haltung
- Berechnung interner Netzkollisionen
- Aushubberechnung für Kanalstammdaten nach Berechnungsform DIN 4124 und DIN EN 1610
- Darstellung verschiedener Längsschnitte aus anderen Fachanwendungen wie der Gradiente aus dem Modul GEOvision³® Straßenbauplanung und Straßenbauabrechnung
- komfortable Ausgabemöglichkeiten mittels Plotbox
