Beschreibung:
GEOvision³® Wasserleitungsplanung ermöglicht eine interaktive grafische Bearbeitung/Entwurf von Wasserleitungsdaten aus dem Modul GEOvision³® Wasserleitungsinformationssystem im Längsschnitt. Als Grundlage für die Darstellung von Längsschnitten dient ein Bereich vom Typ "Strang". Die Strangdefinition kann auch Anschlussknoten und Anschlussleitungen enthalten. Dadurch können in einem Längsschnitt sowohl die Leitungen des öffentlichen Trinkwassernetzes als auch Anschlussleitungen im Grundstücksbereich dargestellt werden. Der komplette Funktionsumfang vom Modul GEOvision³® Wasserleitungsinformationssystem wird innerhalb vom Anwendungsmenü "Wasserleitungsplanung" gesteuert.
Features:
- Änderung von Knoten- und Winkelpunkthöhen eines ganzen Abschnittes der im Schnitt dargestellten Leitungen: Die Höhen zwei vorhandener Knoten oder Winkelpunkte werden durch eine Gerade verbunden. Alle Zwischenhöhen werden linear interpoliert und grafisch dargestellt.
- Erzeugen neuer Knoten und Winkelpunkte im Längsschnitt
- Ändern von Knotenhöhen unter Vorgabe eines Gefällewertes für gesamten Strang oder festgelegten Abschnitt
- Der gesamte im Längsschnitt sichtbare Strang oder festgelegter Abschnitt kann um einen relativen Wert (Höhendifferenz) verschoben werden.
- Einzelne Knoten- oder Winkelpunkthöhen können um einen relativen Wert (Höhendifferenz) verschoben werden.
- freie Legendenbeschriftung
- Festlegung eigener Legendtypen innerhalb der Legendenzeile für sämtliche Eigenschaften von Konten und Leitung
- beliebige Darstellung paralleler Stränge
- komfortable Ausgabemöglichkeiten mittels Plotbox
Highlights:
- Aufruf sämtlicher Funktionalitäten und Datenbanken aus dem Anwendungsmenü "Wasserleitungsplanung"
- freie interaktive Konstruktion/Bearbeitung der Netzelemente innerhalb vom Längsschnitt
- individuelle Standardeinstellungen für Längsschnitte
- automatische Übernahme von Änderungen der Netzelemente im Lageplan und umgekehrt
- Erzeugen und Verwalten verschiedener Ausgestaltungsvarianten zum selben "Strang"
- individuelle Legendengestaltung mit fest vorgegebenen oder frei definierbaren Legendentypen für Knoten und Leitung
- Berechnung interner Netzkollisionen und Kollisionen mit Elementen von Fremdnetzen z.B. Abwasserkanal

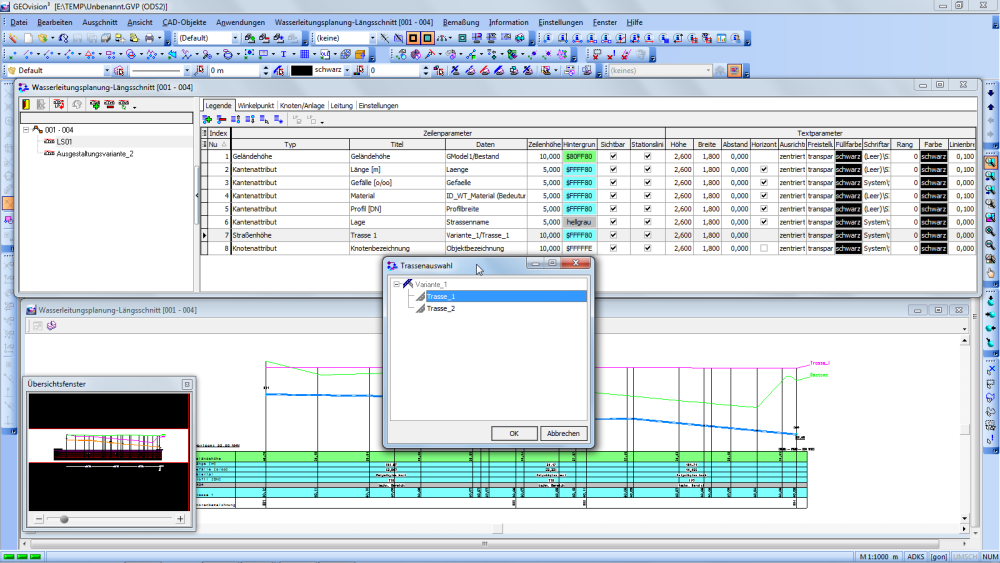

- Darstellung verschiedener Längsschnitte aus anderen Fachanwendungen wie der Gradiente aus dem Modul "GEOvision³® Straßenbauplanung und Straßenbauabrechnung"
- Aushubberechnung für Leitungsstammdaten nach Berechnungsform DIN 4124 und DIN EN 1610

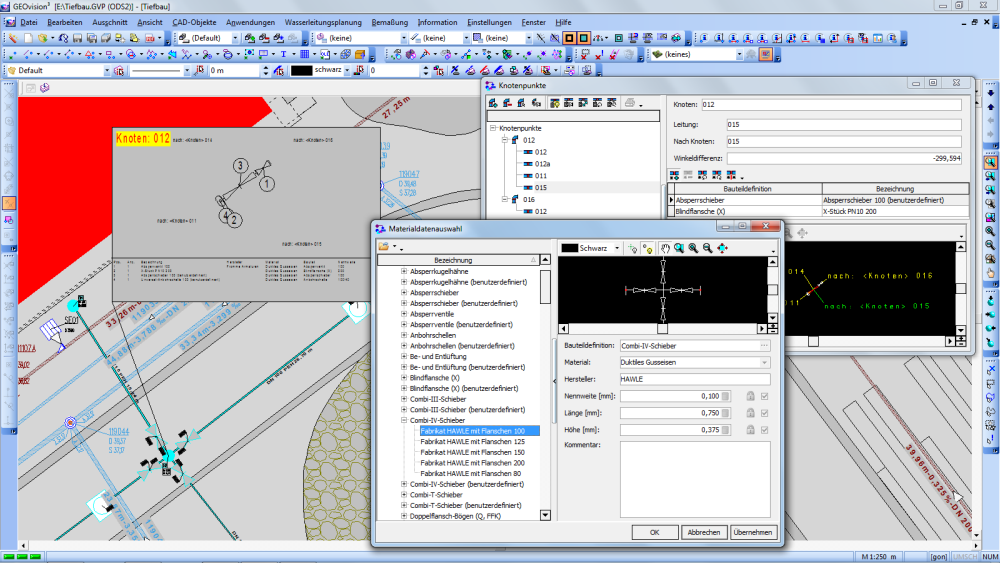

- Darstellung und Definition von Knotendetails aus Sortimentdatenbank im Lageplan
