Beschreibung:
Das Add-On Clipping dient zum Zuschneiden (Clippen) aller grafischen CAD-Objekte entlang eines definierten Umgrenzungspolygons in einem separaten Modell. Dabei werden alle CAD-Objekte automatisch außerhalb oder innerhalb zum Umgrenzungspolygons zugeschnitten.
Features:

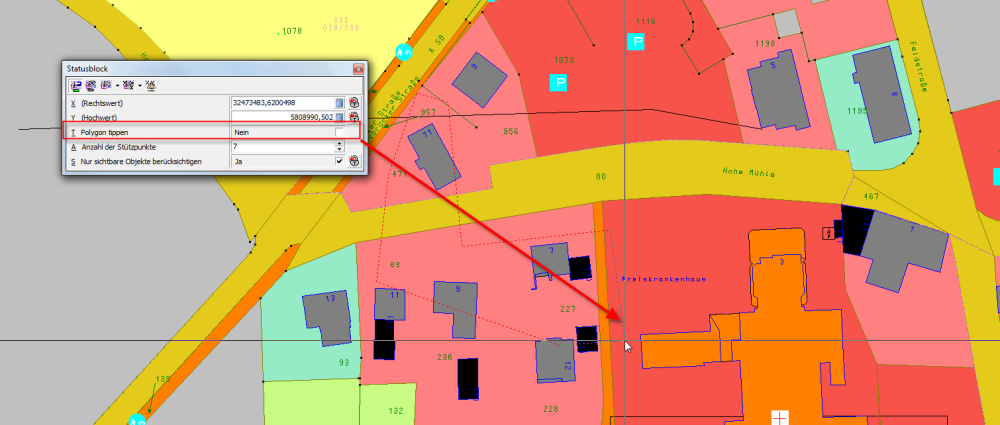

- direktes Erzeugen der Umgrenzung als Polygon

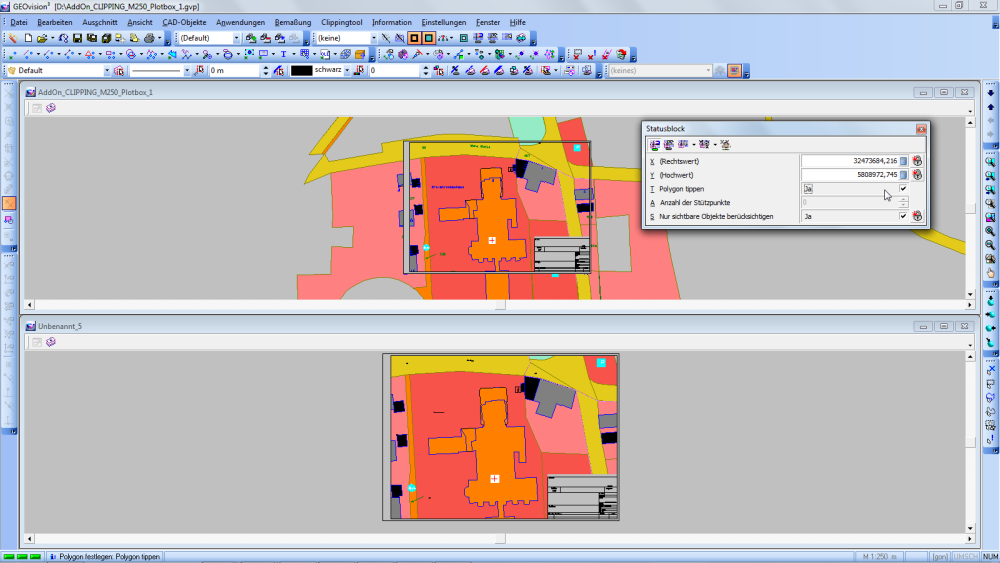

- Tippen Polygon z.B. Plotboxrahmen in Grafik für die Umgrenzung

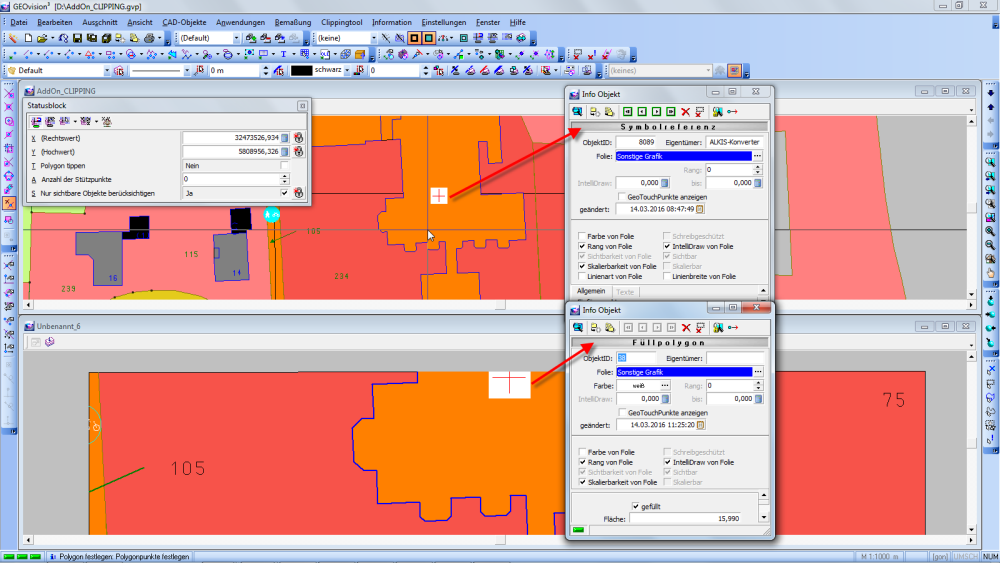

- Symbole am Rand der Umgrenzung des Ausschnittes werden automatisch zerlegt.
- Optional kann festgelegt werden, ob nur sichtbare oder alle CAD-Objekte innerhalb der Umgrenzung zugeschnitten werden sollen.
Highlights:
- Clippen der CAD-Objekte unter Berücksichtigung von räumlichen Koordinaten
- Clippen auch für ausgewählte Applikationsobjekte durch Anlegen eines separaten Modells

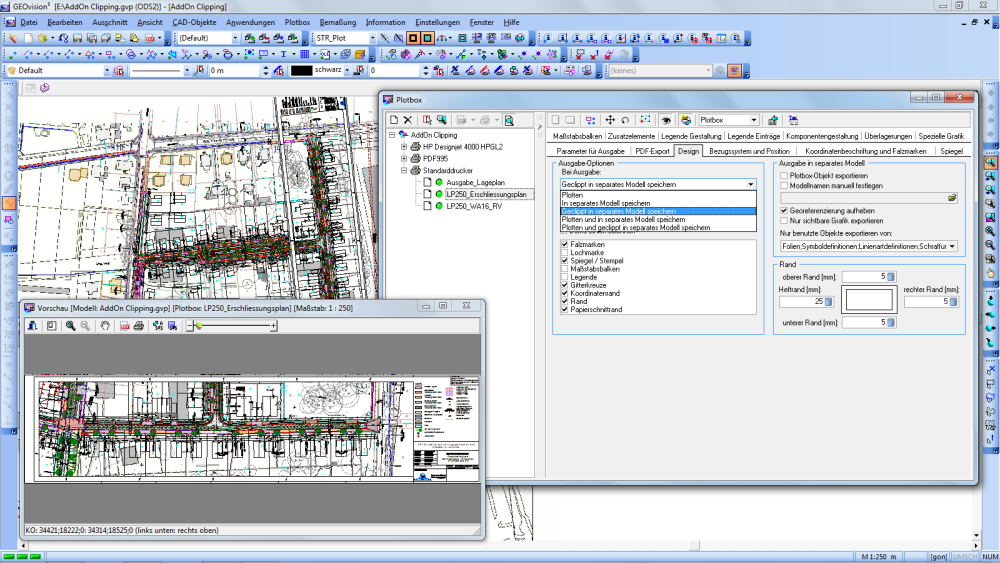

- im Modul GEOvision³® Plotbox Ausgabeoption "Geclippt in separates Modell speichern"

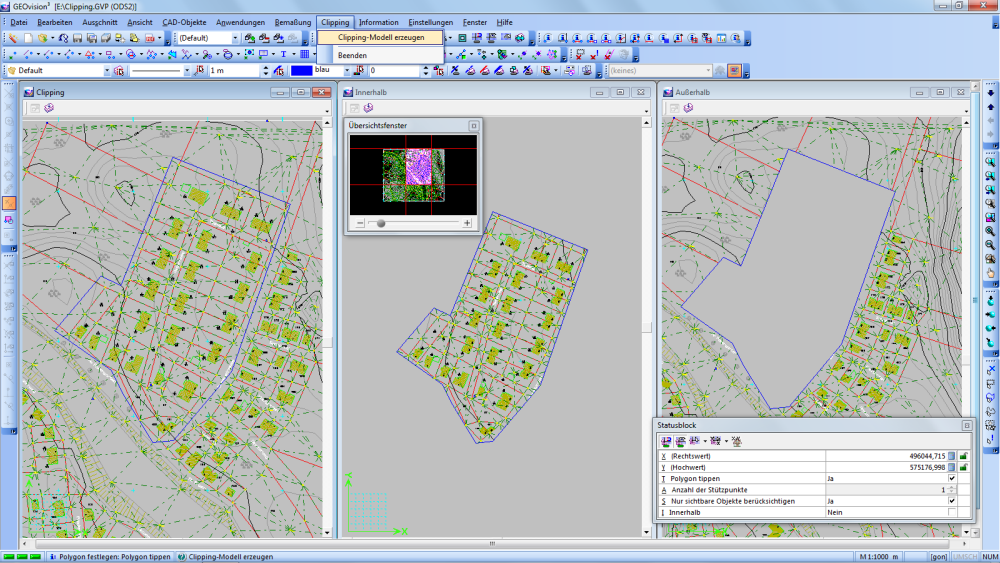

- Clipping außerhalb oder innerhalb zum Umgrenzungspolygon
